屋頂VRV空調主機降噪設計案例-杭州西湖漢庭酒店

　　一、項目概述

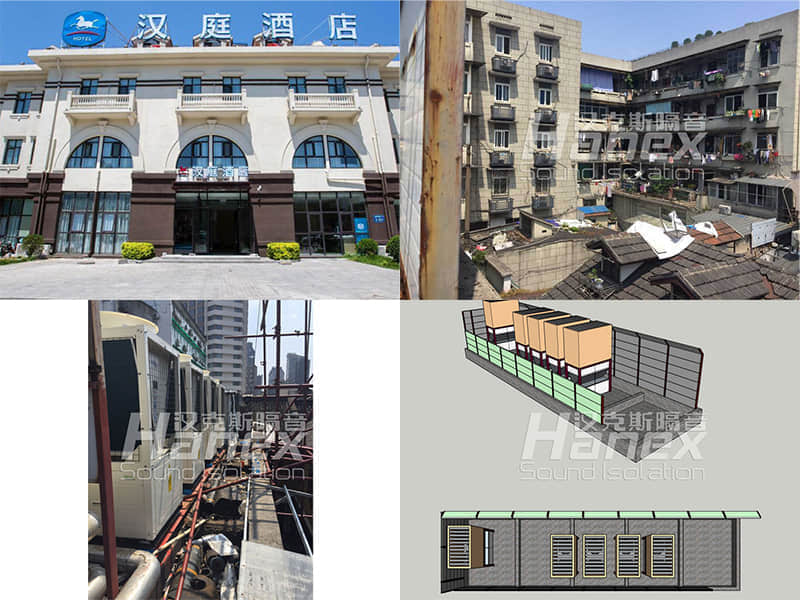

　　漢庭酒店(杭州西湖仁和路店)北側客房樓屋面安裝五組VRV空調主機，空調機主同時運行時噪聲值可達到75~80分貝。在設備的北面是居民住宅樓，設備運行對該區域居民聲環境產生一定的影響，同時對相鄰的客房樓產生噪聲污染。

　　根據《社會生活環境噪聲排放標準》(GB22337-2008)的噪聲排放要求，漢庭酒店位于聲功能區二類區域，需要將設備排放噪聲值控制在白天60分貝，晚上50分貝以下(敏感點窗外1米處)。

　　二、治理目標的定位

　　根據《社會生活環境噪聲排放標準》(GB22337-2008)的要求，漢庭酒店位于聲功能區二類區域，需要將設備排放噪聲值控制在白天60分貝，晚上50分貝以下(敏感點窗外1米處)。

　　三、空調設備噪聲的分析

　　1、一般情況下空調室外機機組在初安裝時沒有考慮減震阻尼處理，當機組設備作業時在產生空氣傳聲的同時，會通過與之相連的所有鋼性構件形成結構傳聲，此時各個硬性構件成為結構傳聲的固體聲橋，但本項目中該部分噪聲為次要噪聲，不需要做針對性治理措施;

　　2、各管道及配件與設備主體結構框架均為硬性連接無減震阻尼處理會與之產生結構共振(次要噪聲);

　　3、如果存在并列安裝情況，各同型號機組設備沒有相應的隔音罩或者隔音措施安裝處理，相對狹長空間機組同時運轉形成同頻共振的同時形成空氣傳聲與結構傳聲共存的混響噪音，致使在該空間聽到聲強進一步增強的混響噪音;

　　4、室外機對于噪音源發出的入射聲波大部分反射，造成反射聲波與入射聲波的再次疊加致使聲能量增加的混響噪音的形成;

　　5、風機系統本體噪音主要包括風扇旋轉噪音、線圈形成的電磁噪音、氣流運動形成的氣旋渦流噪音等(主要噪聲);

　　6、制冷劑在冷凝器與冷凝管工作狀態下冷凝劑循環過程中脈動激發硬件結構形成的噪音(次要噪聲);

　　7、聲波在室外機金屬外機殼腔內壁入射過程中大部分被反射回來的聲波，往復反射過程當中與噪音源發出原聲波疊加后形成的混響噪聲。

　　8、各管道管線承重固定支撐點(角鋼支架)均與平臺主體結構硬性連接，是不可避免的結構傳聲的有效的負面聲橋(次要噪聲)。

　　四、降噪措施方案

　　措施一：安裝出風口消聲器

　　設備出風口安裝出風消聲器，消聲器風口向上。安裝出風口消聲器不僅不會增加設備能耗，還能有效降低出風口的噪聲，防止風口噪聲直接排到外圍或輻射到其他樓層，從而影響環境噪聲。

　　措施二：安裝吸隔聲屏障

　　安裝出風消聲器后，設備出風口噪聲大幅度的降低，為進一步提高降噪效果，同時保障設備正常運行，在設備的北面與西面安裝高3.5米的吸隔聲屏障。設備的南面安裝高1.5米的聲屏障。屏障采用H型鋼立柱，安裝在女兒墻上。

　　聲屏障采用玻璃鋼面板，內板帶孔。玻璃鋼材質能滿足耐候性，增長使用壽命。
